本文是对个人项目 Containers Hooks Toolkit 的详细介绍。

Overview

container-hooks-toolkit用于向容器的配置文件(config.json)中插入自定义的oci hooks，以实现在容器的不同生命周期进行细粒度的操作，组件包括：

container-hooks-runtime
container-hooks-ctk
container-hooks

container-hooks-runtime

container-hooks-runtime是对主机上安装的runc的轻量级包装器，通过将指定的oci hooks注入容器的运行时规范，然后调用主机本地的runc，并传递修改后的带有钩子设置的容器运行时规范。runc在启动容器时，会自动运行注入的oci hooks。

container-hooks-runtime的配置文件包含了container-hooks-runtime的配置选项，路径为/etc/container-hooks/config.toml，支持对其修改从而定义container-hooks-runtime的日志文件路径、日志级别以及底层运行时：

[container-hooks-runtime]
debug = "/etc/container-hooks/container-hooks-runtime.log"
log-level = "info"
runtimes = ["runc", "docker-runc"]

container-hooks-runtime日志记录了容器生命周期的相关记录，默认路径为/etc/container-hooks/container-hooks-runtime.log。

container-hooks-ctk

container-hooks-ctk 是一个命令行工具，主要用于配置各容器运行时支持container hooks runtime，以向符合OCI规范的容器中插入OCI Hooks。

container-hooks-runtime的完成介绍和用法见README of container-hooks-ctk。

container-hooks-ctk所有操作均需要root权限。

container-hooks-ctk [global options] command [command options] [arguments...]

container-hooks-ctk支持的主要命令（每个命令又包含若干子命令）包括：

runtime：runtime命令用于配置各容器运行时支持/移除container-hooks-runtime。
config：config命令用于生成container hooks toolkit的配置文件。
install：install命令用于将container hooks toolkit复制到/usr/bin目录。

container-hooks-ctk生成的默认配置文件路径为/etc/container-hooks/config.toml，默认内容如下：

[container-hooks]
# 插入的oci hooks文件的路径
path = "/etc/container-hooks/hooks.json"

[container-hooks-ctk]
# container-hooks-ctk工具的路径
path = "/usr/bin/container-hooks-ctk"

[container-hooks-runtime]
# container hooks runtime日志文件路径
debug = "/etc/container-hooks/container-hooks-runtime.log"
# 日志文件记录级别
log-level = "info"
# 默认底层容器运行时
runtimes = ["runc", "docker-runc"]

container-hooks

container-hooks是一个空程序，仅用于判断当前容器是否已经添加自定义hooks，避免重复添加。

Usecase

container-toolkit支持docker，containerd和cri-o，简单用例介绍如下。

1.下载

git clone https://github.com/peng-yq/container-hooks-toolkit.git

2.编译

make all

下面的所有操作均需要root权限

3.复制到/usr/bin

cd bin
./container-hooks-ctk install --toolkit-root=$(pwd)

4.生成配置文件

container-hooks-ctk config

5.以docker为例，进行配置

container-hooks-ctk runtime configure --runtime=docker --default
systemctl restart docker

配置完成后的docker配置文件：

{
    "default-runtime": "container-hooks-runtime",
    "registry-mirrors": [
        "https://yxzrazem.mirror.aliyuncs.com"
    ],
    "runtimes": {
        "container-hooks-runtime": {
            "path": "/usr/bin/container-hooks-runtime",
            "runtimeArgs": []
        }
    }
}

6.编写自定义oci hooks，格式如下，必须添加第一个prestart hook中的container-hooks用于避免重复添加定义hooks，需要写入至/etc/container-hooks/hooks.json文件中（此路径可在配置文件中修改，请注意json格式问题）

{
  "prestart": [
    {
      "path": "/usr/bin/container-hooks"
    },
    {
      "path": "/etc/container-hooks/test.sh"
    }
  ]
}

这里用一个简单的脚本文件做为实例，脚本内容如下，指向脚本会往/etc/container-hooks/test.txt中追加Hello World：

#!/bin/bash

echo "Hello World" >> /etc/container-hooks/test.txt

7.运行容器，执行自定义hook

sudo docker run hello-world

Container Runtime

Runtime在中文博客中一般被翻译为运行时，比如会经常看到docker、containerd、cri-o和runc等都被称为runtime。但实际上他们的定义是不一样的，OCI规范中的原文介绍如下：

OCI对容器的定义也很直接了当，这里也介绍一下。

container

An environment for executing processes with configurable isolation and resource limitations. For example, namespaces, resource limits, and mounts are all part of the container environment.

我们知道容器是一种轻量级的虚拟化技术，与宿主机共用操作系统内核。容器其实就是可配置隔离和资源限制的进程执行环境，通过namespace技术（将系统资源：如网络接口、进程ID列表、挂载点虚拟化）来确保容器内的应用程序进程与系统上的其他进程相隔离，容器中的进程会感觉它们是在一个独立的系统中运行。并通过cgroup技术控制和限制容器可以使用的物理资源（如 CPU 时间、内存用量等）的能力。

runtime

An implementation of this specification. It reads the configuration files from a bundle, uses that information to create a container, launches a process inside the container, and performs other lifecycle actions.

OCI对runtime的定义就是根据容器配置文件创建容器进程，控制容器生命周期的工具，即低级运行时，例如runc和kata-container。

runtime caller

An external program to execute a runtime, directly or indirectly.

Examples of direct callers include containerd, CRI-O, and Podman. Examples of indirect callers include Docker/Moby and Kubernetes.

Runtime callers often execute a runtime via runc-compatible command line interface, however, its interaction interface is currently out of the scope of the Open Container Initiative Runtime Specification.

中文博客对运行时的描述其实是模糊的，极其容易让人混淆。OCI对此做了一个很好的定义，运行时 (runtime)只是最底层的低级的直接和容器交互的程序；而高级的面向用户的，一般直接或间接调用运行时的程序则称为runtime caller。runtime caller也可根据runtime的关系，再细分为直接和间接的，直接的例如containerd、cri-o等；间接的比如k8s和docker。一般来说用户直接接触的都是indirect runtime caller。

Container Shim

在Overview中提到container-hooks-runtime是shim，那shim是什么呢？

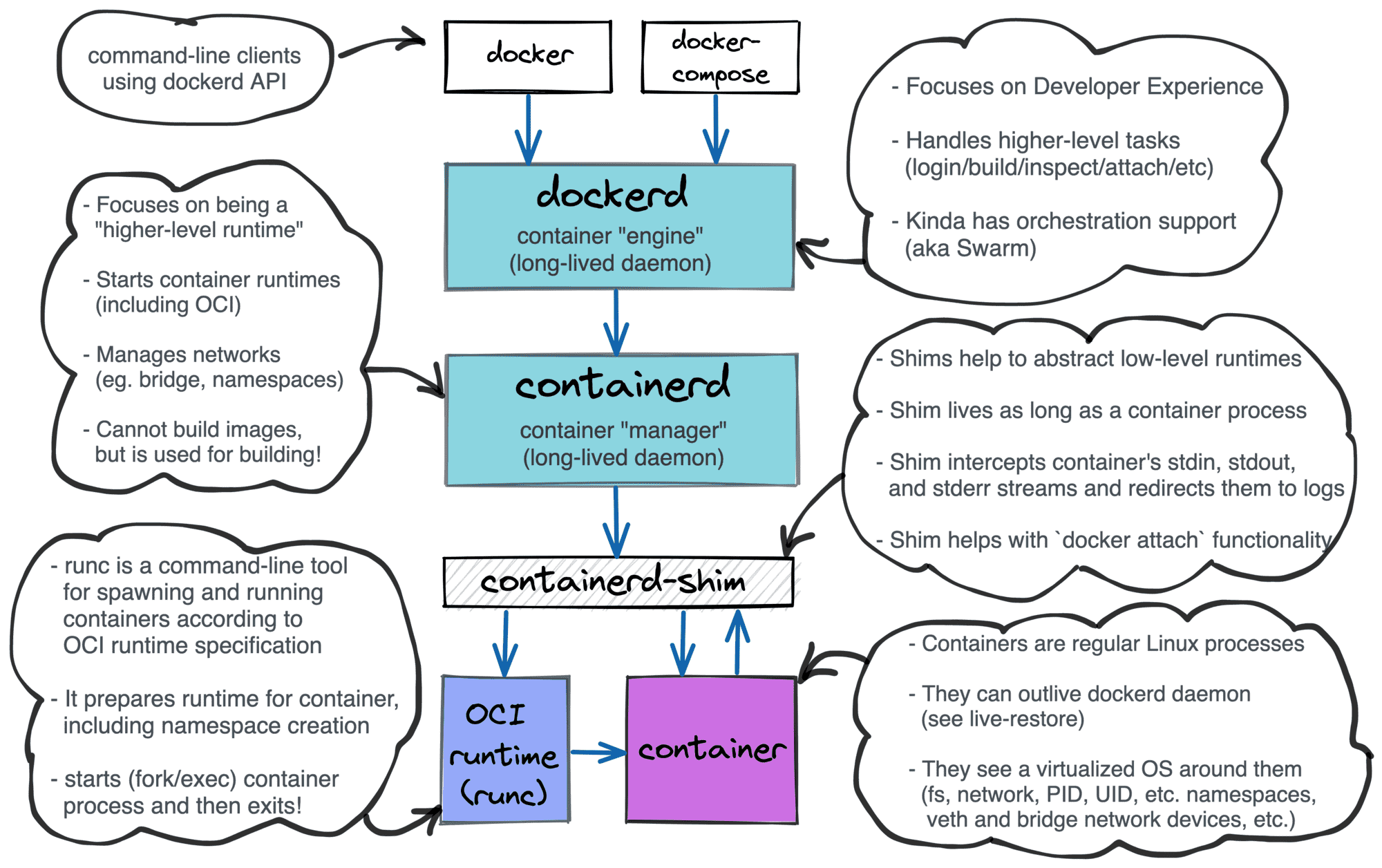

每一个Containerd或Docker容器（实际上Docker也是调用Containerd来创建容器，具体关系见下图）都有一个相应的 “shim” 守护进程，这个守护进程会提供一个API，Containerd使用该API来管理容器基本的生命周期（启动/停止），在容器中执行新的进程、调整TTY的大小以及与特定平台相关的其他操作。shim还有一个作用是向Containerd报告容器的退出状态，在容器退出状态被Containerd收集之前，shim会一直存在。这一点和僵尸进程很像，僵尸进程在被父进程回收之前会一直存在，只不过僵尸进程不会占用资源，而shim会占用资源。

Shim将Containerd进程从容器的生命周期中分离出来，具体的做法是runc在创建和运行容器之后退出，并将shim作为容器的父进程，即使Containerd进程挂掉或者重启，也不会对容器造成任何影响。这样做的好处很明显，你可以高枕无忧地升级或者重启Containerd，不会对运行中的容器产生任何影响。

Container Bundle

从runtime的定义“It reads the configuration files from a bundle, uses that information to create a container, launches a process inside the container”中可以知道runtime读取bundle中的配置文件来创建容器。

Bundle只涉及如何将容器及其配置数据存储在本地文件系统中，以便兼容OCI规范的任何运行时加载。Bundle包含加载和运行容器所需的全部信息：

config.json：命名必须为config.json，且必须在bundle目录的根目录
容器的根文件系统：在config.json中的root.path字段指定

Bundle目录中的内容才是容器必须，其目录本身非必须。

在实际调用过程中，containerd等runtime caller会将准备好的bundle目录等参数传递给runc等runtime，由runc来根据配置创建或控制容器的生命周期。

Config.json

容器的配置文件包含了构建标准容器的元数据，包括用户指定进程、运行环境和环境变量等。内容比较多，详细介绍可见博客。其中和本工具直接相关的为POSIX-platform Hooks部分的内容。

RootFS

RootFS是容器在启动时内部进程可见的文件系统，即容器的根目录。当我们运行docker exec命令进入容器的时候看到的文件系统就是rootfs。RootFS通常包含一个操作系统运行所需的文件系统，例如可能包含典型的类Unix操作系统中的目录系统，如/dev、/proc、/bin、/etc、/lib、/usr、/tmp及运行容器所需的配置文件、工具等。

就像Linux启动会先用只读模式挂载rootfs，运行完完整性检查之后，再切换成读写模式一样。容器挂载rootfs时，也会先挂载为只读模式，但是与Linux做法不同的是，在挂载完只读的rootfs之后，会利用联合挂载技术（Union Mount）在已有的rootfs上再挂一个读写层。容器在运行过程中文件系统发生的变化只会写到读写层，并通过whiteout技术隐藏只读层中的旧版本文件。

关于overlay、联合挂载等技术的详细描述见手撕docker文件结构 —— overlayFS，image，container文件结构详解

How runc create, start and delete container?

以docker run ubuntu:latest为例，containerd传递给runc会经历四个阶段：

create
start
delete：因为基础的ubuntu容器没有设置entrypoint，因此容器启动后会马上退出
delete –force

runc create时的调用参数如下，准确来说应该是global options。

–-root指定了用于存储容器状态的根目录，这个根目录是tmpfs（类Unix系统上暂存档存储空间的常见名称，通常以挂载文件系统方式实现，并将资料存储在易失性存储器即内存而非永久存储设备中），这里是/var/run/docker/runtime-runc/moby。关于moby的介绍
--log指定了runc日志文件。
-–log-format指定了runc日志文件格式为json。
–-systemd-cgroup开启systemd cgroup支持，这也是容器资源隔离机制的关键。
--bundle指定的目录和runc日志的目录一致。
-–pid-file指定了容器进程的pid路径。

--root /var/run/docker/runtime-runc/moby --log
/run/containerd/io.containerd.runtime.v2.task/moby/6dbd69e6f9e0c7efe3026ae83624012fce6917e2f7e2c73958b8530d369fef05/log.json --log-format json --systemd-cgroup
create --bundle
/run/containerd/io.containerd.runtime.v2.task/moby/6dbd69e6f9e0c7efe3026ae83624012
fce6917e2f7e2c73958b8530d369fef05 --pid-file
/run/containerd/io.containerd.runtime.v2.task/moby/6dbd69e6f9e0c7efe3026ae83624012
fce6917e2f7e2c73958b8530d369fef05/init.pid
6dbd69e6f9e0c7efe3026ae83624012fce6917e2f7e2c73958b8530d369fef05

日志输出的runc start时的调用参数如下，相比于create参数少了一些，基本参数保持一致，6dbd69e…为容器id。

--root /var/run/docker/runtime-runc/moby --log
/run/containerd/io.containerd.runtime.v2.task/moby/6dbd69e6f9e0c7efe3026ae83624012
fce6917e2f7e2c73958b8530d369fef05/log.json --log-format json --systemd-cgroup
start 6dbd69e6f9e0c7efe3026ae83624012fce6917e2f7e2c73958b8530d369fef05

日志输出的runc delete时的调用参数如下，和start的参数一致。

--root /var/run/docker/runtime-runc/moby --log
/run/containerd/io.containerd.runtime.v2.task/moby/6dbd69e6f9e0c7efe3026ae83624012
fce6917e2f7e2c73958b8530d369fef05/log.json --log-format json --systemd-cgroup
delete 6dbd69e6f9e0c7efe3026ae83624012fce6917e2f7e2c73958b8530d369fef05

在runc delete后，还有个runc delete –-force的操作，参数如下。

--root /var/run/docker/runtime-runc/moby --log
/run/containerd/io.containerd.runtime.v2.task/moby/6dbd69e6f9e0c7efe3026ae83624012
fce6917e2f7e2c73958b8530d369fef05/log.json --log-format json delete --force
6dbd69e6f9e0c7efe3026ae83624012fce6917e2f7e2c73958b8530d369fef05

Oci Hooks

什么是钩子呢？钩子主要有两个关键点，一个是导致钩子调用的事件（某个事件发生前或者发生后），一个是钩子的具体代码。因此，钩子实际上就是在某个时间点或事件点触发的一系列函数或代码。

容器中的钩子和容器的生命周期息息相关，钩子能使容器感知其生命周期内的事件，并且当相应的生命周期钩子被调用时运行指定的代码。OCI Runtime Spec对容器生命周期的描述如下（单纯从低级运行时创建容器开始，不包括镜像）。

Lifecycle定义了容器从创建到退出之间的时间轴：

容器开始创建：通常为OCI规范运行时（runc）调用create命令 + bundle + container id
容器运行时环境创建中：根据容器的config.json中的配置进行创建，此时用户指定程序还未运行，这一步后所有对config.json的更改均不会影响容器
prestart hooks
createRuntime hooks
createContainer hooks
容器启动：通常为OCI规范运行时（runc）调用create命令 + bundle + container id
startContainer hooks
容器执行用户指定程序
poststart hooks：任何poststart钩子执行失败只会log a warning，不影响其他生命周期（操作继续执行）就好像钩子成功执行一样
容器进程退出：error、正常退出和运行时调用kill命令均会导致
容器删除：通常为OCI规范运行时（runc）调用delete命令 + container id
容器摧毁：区别于容器删除，3、4、5、7的钩子执行失败除了生成一个error外，会直接跳到这一步。撤销第二步创建阶段执行的操作。
poststop hooks：执行失败后的操作和poststart一致

可以看到oci定义的容器生命周期中，如果在容器的config.json中定义了钩子，runc必须执行钩子，并且时间节点在前的钩子执行成功后才能执行下一个钩子；若有一个钩子执行失败，则会报错并摧毁容器（在容器创建后执行的钩子失败，并不会删除容器，而是启动失败）。

OCI规定单个钩子的字段如下：

path (string, REQUIRED) ：绝对路径
args (array of strings, OPTIONAL)
env (array of strings, OPTIONAL)
timeout (int, OPTIONAL) ：终止钩子的秒数

Prestart

Prestart钩子必须作为创建操作的一部分，在运行时环境创建完成后（根据 config.json 中的配置），但在执行 pivot_root 或任何同等操作之前调用。

即将废弃，被后面三个钩子所取代，注意后面三个钩子在较老版本的runc中可能不支持。

CreateRuntime Hooks

createRuntime钩子必须作为创建操作的一部分，在运行时环境创建完成后（根据config.json中的配置），但在执行 pivot_root 或任何同等操作之前调用。

在容器命名空间被创建后调用。

createRuntime 钩子的定义目前未作明确规定，钩子作者只能期望运行时创建挂载命名空间并执行挂载操作。运行时可能尚未执行其他操作，如 cgroups 和 SELinux/AppArmor 标签

CreateContainer Hooks

createContainer钩子必须作为创建操作的一部分，在运行时环境创建完成后（根据 config.json 中的配置），但在执行 pivot_root 或任何同等操作之前调用。

在执行 pivot_root 操作之前，但在创建和设置挂载命名空间之后调用。

StartContainer Hooks

StartContainer钩子作为启动操作的一部分，必须在执行用户指定的进程之前调用startContainer挂钩。此钩子可用于在容器中执行某些操作，例如在容器进程生成之前在linux上运行ldconfig二进制文件。

Poststart

Poststart钩子必须在用户指定的进程执行后、启动操作返回前调用。例如，此钩子可以通知用户容器进程已生成。

Poststop

Poststart钩子必须在容器删除后、删除操作返回前调用。清理或调试函数就是此类钩子的例子。

summary

namespace是指path以及钩子必须在指定的namespace中解析或调用，比如runtime命名空间表示访问的钩子path是宿主机上的路径；而container为容器中的路径。

Name	Namespace	When
`prestart` (Deprecated)	runtime	After the start operation is called but before the user-specified program command is executed.
`createRuntime`	runtime	During the create operation, after the runtime environment has been created and before the pivot root or any equivalent operation.
`createContainer`	container	During the create operation, after the runtime environment has been created and before the pivot root or any equivalent operation.
`startContainer`	container	After the start operation is called but before the user-specified program command is executed.
`poststart`	runtime	After the user-specified process is executed but before the start operation returns.
`poststop`	runtime	After the container is deleted but before the delete operation returns.

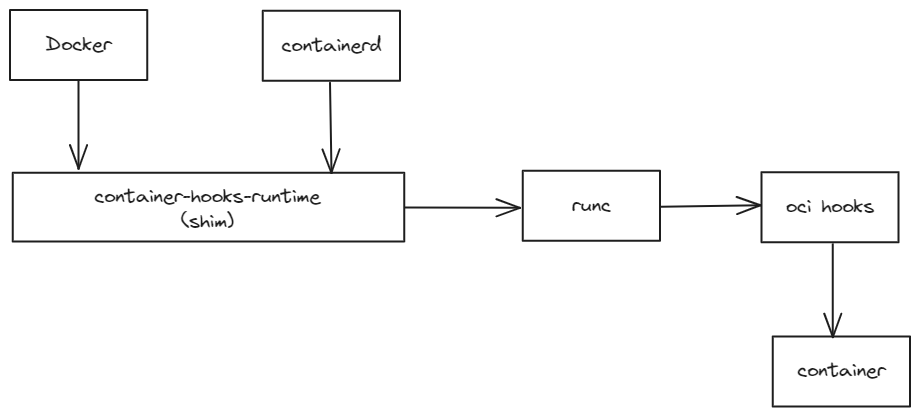

How Container Hooks Toolkit Works

有了前面的铺垫，最后对container hooks toolkit是如何工作的进行介绍：

当我们执行docker run命令创建并启动一个新的容器时，这个命令会被发送到 Docker守护进程 (dockerd)。
接收到来自Docker客户端（docker cli）的命令后，dockerd解析这些命令。dockerd根据参数检查本地是否存在指定的镜像，如果不存在，它会从配置的Docker镜像仓库（默认是Docker Hub）下载镜像。dockerd创建一个容器配置，并将其传递给容器引擎 (containerd)。
containerd接收来自 dockerd 的请求，并负责进一步处理这些请求，如创建、启动、停止容器等。containerd 会生成一个容器规范（如OCI规范，也就是前面提到的config.json），并将其传递给较低级别的容器运行时，这里是我们配置的container-hooks-runtime。
container-hooks-runtime对传递来的参数进行解析，如果是create/start，就解析出/etc/container-hooks/hooks.json中钩子并插入到容器的bundle路径下的config.json中，并传递给runc。
如果是非create/start命令，container-hooks-runtime就直接将参数传递给runc。
runc根据传递而来的OCI规范设置必要的命名空间、控制组、根文件系统等，如果设置了容器钩子，则在特定的生命周期节点运行，然后启动容器的入口点进程（PID 1）。

但在执行docker run命令时，对runc先传递create，再传递start，这样不就添加了两次自定义钩子吗？是的，但我们提供了container-hooks这个空程序，用于避免重复添加自定义钩子，但container-hooks-runtime解析到容器的配置文件config.json中的prestart钩子中存在container-hooks，则不会再次添加自定义钩子。

Customized

提供一些更加定制化的思路：

案例1：在容器启动前自动对容器进行签名验证和完整性校验

此时直接编写hooks至/etc/container-hooks/hooks.json就行不通了，因为我们无法提前预知每个容器的启动镜像信息。可以对项目进行二次开发，不采用读取文件中的钩子的形式，而是直接在代码中进行插入并根据容器的配置进行参数调整。

需要修改的代码部分：

/internel/runtime
/internel/modifier
